Plan View Styles(平面図スタイル)

コマンドの位置

キーボード:

vaPlanViewStyles

アイコン:

右クリック [左クリック]

ツールバー:Documentation

メニュー:

VisualARQ > 2D Views > Plan View Styles

ショートカットキー:

plan view オブジェクトを選択 > (Alt, Shift or Ctrl) +ダブルクリック

• 新規Plan view スタイル
• Plan view スタイルの編集

Plan view スタイルは、Plan view（平面図）の属性を定義します。

vaPlanViewStyles コマンドを実行すると、 Plan view Style Managerダイアログボックスが表示されます。全てのPlan viewスタイルはこのダイアログで作成・編集できます。

Plan View Style Manager ダイアログボックスでは、新規のスタイルを作成したり、既存のスタイルを複製する事ができます。

Plan view スタイルの削除:

Plan view Style Manager ダイアログボックスから、plan viewスタイルを削除する事ができます。削除できるのは、シーン内にplan viewオブジェクトで使用されていないスタイルに限ります。

Plan view Style Manager dialog box

スタイルプロパティの編集

スタイルの編集には vaPlanViewStyles コマンドを使用します。または、以下の方法でも編集ができます。

• vaStylePropertiesコマンドを実行し、Plan viewを選択してEnterキーを押す
• （vaStylePropertiesアイコン）を右クリックし, Plan viewを選択後、Enterキーを押す
• Plan viewを選択して、右クリックを長押しして表示されるコンテキストメニューから、 Plan View> Style Propertiesを選択する
• Alt, Shift または Ctrl キーを押しながら、Plan view オブジェクトをダブルクリックする

スタイルに適用された変更は、そのスタイルを持つ全ての要素に適用されます。

Plan view スタイルの編集:

左上のパネルで、plan viewスタイルを選択し、右のパネルに表示されたタブでそれぞれのパラメータを編集します。

Attributes

Attributesは、画面と印刷の表示目的で、それぞれのplan viewスタイルとコンポーネントの詳細を定義します。有効な属性は、以下の通りです。:

• Plan view: レイヤ,可視化
• Plan View boundary curve（境界線）: 色, 線種,印刷幅,印刷色
• Plan View text: テキストスタイル

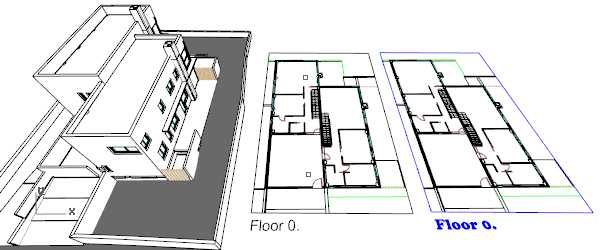

3Ｄモデルと様々なplan viewスタイル
