Test conflitti
[clic con il tasto sinistro su
La finestra di dialogo dei test dei conflitti consente di configurare i test per i pannello report dei conflitti. Un test confronta due insiemi di geometria cercando conflitti e spazi fra due oggetti di ciascun insieme.
Quando viene eseguito il comando vaTestConflitti appare la finestra di dialogo test conflitti. Questa finestra di dialogo è strutturata in 3 parti, in modo simile alla finestra di gestione degli stili.
- Barra strumenti
- Elenco test
- Impostazioni test

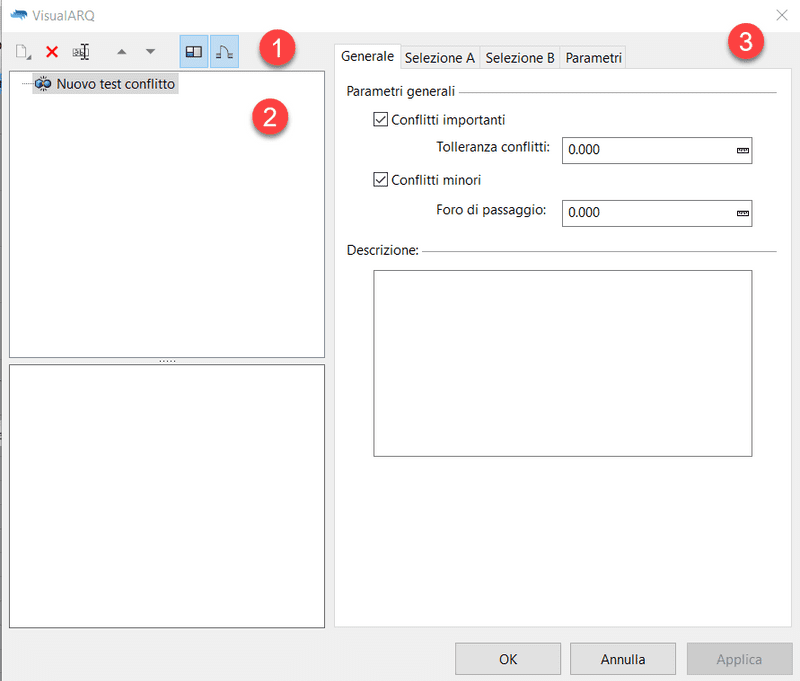

Finestra di dialogo Test conflitti, pannello Generali.
1. Barra strumenti
Nuovo: aggiunge un nuovo test.
Elimina: elimina un test dopo la selezione dall'elenco del pannello superiore sinistro.
Rinomina: cambia il nome di un test.
2. Elenco test
Mostra l'elenco dei test.
3. Impostazioni test
Generali
In questo pannello, è possibile definire i parametri generali del test:
- Conflitto importante: opzione per calcolare le collisioni fra due oggetti di ciascun insieme.
- Tolleranza conflitti: volume minimo di collisione che verrà considerato per mostrare un conflitto importante.
- Conflitto minore: opzione per calcolare gli spazi fra due oggetti di ciascun insieme.
- Spazio: valore dello spazio per verificare dove gli oggetti sporgono nell'area dello spazio definito.
- Descrizione: campo di testo per aggiungere commenti al test.
Selezione A e B
Questi due pannello consentono di definire la selezione di oggetti per elaborarli in ciascun insieme nel test dei conflitti.
- Tutti gli oggetti: tutti gli oggetti esistenti nel modello e quelli nuovi verranno analizzati nel test.
- Selezione manuale: opzione per selezionare determinati oggetti per il test. Quando questa opzione è selezionata, si attiva il pulsante Seleziona oggetti. Fare clic sul pulsante per selezionare gli oggetti nel modello che verranno inclusi nel test. Fare clic sul pulsante Cancella selezione per reimpostare la selezione di oggetti.
Filtri
Fare clic sul pulsante Aggiungi/Modifica filtri per definire il criterio di filtro degli oggetti per il test conflitti. Appare la finestra di dialogo del filtro di selezione conflitti, con l'opzione per filtrare gli oggetti per Tipo e Livello in vari pannelli:
È possibile selezionare vari tipi di oggetti e livelli sul pannello corrispondente:
Filtro di selezione conflitti, pannello Oggetti.
Una volta aggiunta la selezione del filtro, appare nell'elenco Filtri. Fare clic nuovamente sul pulsante Aggiungi/Modifica filtri per modificare i filtri.
