Styles de vues en plan

Où puis-je trouver cette commande ?

Clavier :

vaVueEnPlanStyles

Icône :

clic droit [clic]

Barre d'outils Documentation :

Menu :

Raccourci :

Nouveau style de vue en plan
Modifier les styles de vues en plan

Les styles de vues en plan définissent les attributs des vues en plan.

Lorsque vous lancez la commande vaVueEnPlanStyles, la boîte de dialogue Gestionnaire de styles de vues en plan apparaît. Tous les styles de vues en plan sont créés et modifiés à partir de cette boîte de dialogue.

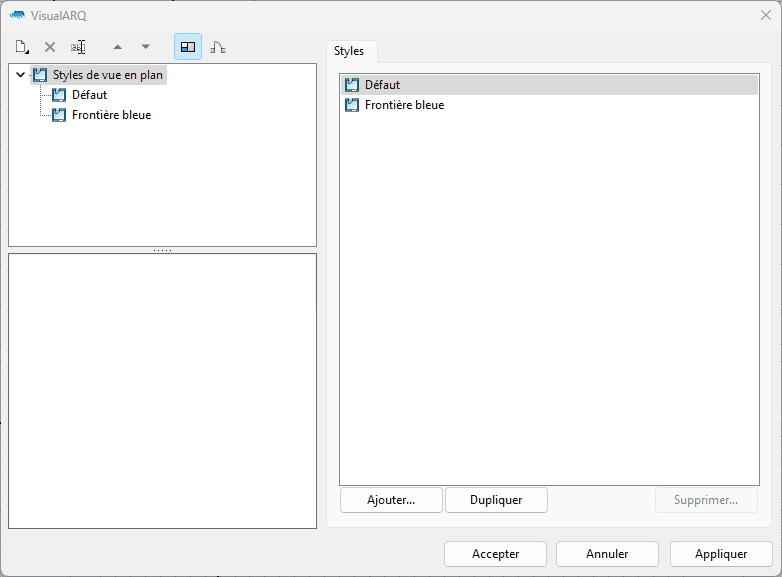

Boîte de dialogue du gestionnaire de styles des vues en plan

Nouveau style de vue en plan :

Vous pouvez créer de nouveaux styles et dupliquer des existants à partir de la boîte de dialogue Gestionnaire de styles des vues en plan.

Supprimer un style de vue en plan :

Vous pouvez supprimer des styles de vues en plan à partir de la boîte de dialogue Gestionnaire de styles des vues en plan. Seuls les styles qui ne sont utilisés par aucune vue en plan du modèle peuvent être supprimés.

Modifications sur le style en général

Utilisez la commande vaVueEnPlanStyles ou,

Utilisez la commande vaStylePropriétés, puis sélectionnez une vue en plan et appuyez sur Entrée, ou
Cliquez avec le bouton de droite sur , puis sélectionnez une vue en plan et appuyez sur Entrée, ou
Sélectionnez une vue en plan et ouvrez le menu contextuel en appuyant sur le bouton de droite pendant un instant puis sélectionnez Fenêtre > Propriétés de style, ou
Appuyez sur Alt, Maj ou Ctrl puis double-cliquez sur une vue en plan.

Les modifications réalisées sur un style sont appliquées à tous les éléments de ce style.

Modifier un style de vue en plan

Sélectionnez le style de vue en plan dans le panneau supérieur gauche et modifiez les différents paramètres dans les onglets du panneau de droite.

Attributs

Les attributs définissent les caractéristiques de chaque style de vue en plan pour l'affichage et l'impression. Consultez la liste des attributs disponibles. Les attributs d'annotation et de projection sont appliqués au texte du titre de la vue en plan et à la frontière.

Remplacements

Ces attributs vous permettent de remplacer les attributs de projection et de section définis pour la géométrie dans la vue en plan. Lorsqu'un attribut est défini sur Pas de remplacement, l'attribut de projection ou de section défini pour la géométrie directement (par Objet ou par Style) prévaudra dans la vue en plan.

Vues en plan utilisant différents styles

Paramètres

Dans cet onglet, vous pouvez créer des paramètres personnalisés par style et attribuer des valeurs par style.

Ces valeurs peuvent être remplacées par objet, à partir de la section Paramètres icône des paramètres , dans le panneau des propriétés de Rhino icône des propriétés de Rhino .
