Paramètres

Paramètres utilisés pour ajouter des informations aux objets de la géométrie. Ces objets de géométrie peuvent être des objets de VisualARQ ou des éléments de Rhino (points, courbes, surfaces, polysurfaces, extrusions, maillages et blocs).

Les paramètres peuvent être créés et modifiés de trois différentes façons :

Les paramètres existants sont visibles pour chaque entité d'objet dans le panneau Propriétés de Rhino icône des propriétés de Rhino, sous l'icône Paramètres icône des paramètres, où il est possible d'ajouter les valeurs.

Paramètres dans le panneau Propriétés
Paramètres dans le panneau Propriétés

Après leur création, les valeurs des paramètres peuvent être affichées dans les étiquettes, les étiquettes d'espace et les nomenclatures.

Paramètres définis par document

Où puis-je trouver cette commande ?
Icône :
Paramètres du document clic
Barre d'outils : Outils
Barre d'outils Outils de VisualARQ
Menu :
Outils > Options > Propriétés du document > Paramètres
VisualARQ > Propriétés > Paramètres du document

Les paramètres du document sont gérés dans la section Paramètres de la boîte de dialogue Propriétés du document de Rhino. Ces paramètres sont disponibles pour chaque objet de géométrie présent dans le modèle.

Les paramètres existants sont affichés dans une liste avec leur Catégorie et leur Type de valeur.

Section Paramètres des propriétés du document de Rhino
Section Paramètres des propriétés du document de Rhino

Paramètres par style

Les paramètres définis par style sont ceux gérés pour un seul style d'objet de VisualARQ. Ces paramètres ne sont disponibles que pour les objets de VisualARQ et sont gérés dans la boîte de dialogue Gestionnaire de styles de chaque type d'objet, dans l'onglet Paramètres.

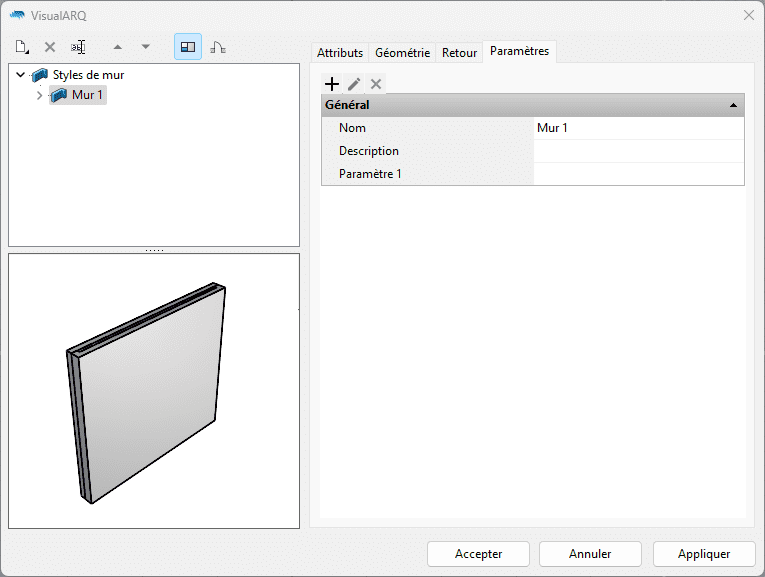

Section Paramètres de la boîte de dialogue des styles de mur
Section Paramètres de la boîte de dialogue des styles de mur

Remarque

Le nom et la description sont des paramètres natifs et ne peuvent pas être modifiés.

Paramètres par objet

Les paramètres définis par objet sont ceux gérés pour un seul objet individuellement. Ils peuvent être créés, modifiés et supprimés à partir du panneau Propriétés de Rhino icône des propriétés de Rhino, avec l'icône des paramètres icône des paramètres après avoir sélectionné un objet.

Remarque

Le nom et la description sont des paramètres natifs et ne peuvent pas être modifiés.

Boîte de dialogue des propriétés du paramètre

Cette boîte de dialogue est divisée en 3 onglets :

Boîte de dialogue des propriétés du paramètre
Boîte de dialogue des propriétés du paramètre

Général

  • Nom : nom du paramètre.
  • Catégorie : section où sera visible le paramètre. Vous pouvez soit taper une nouvelle catégorie, soit sélectionner une des catégories existantes (Général, Affichage, Géométrie et Position), en plus des nouvelles catégories qui auraient pu déjà être créées.
  • Type de donnée : indique le format de la valeur. Sélectionnez une des options de la liste.
  • Description : champ pour ajouter des notes sur le paramètre.

Objets

À partir de cet onglet, il est possible d'activer des filtres de types d'objets pour le nouveau paramètre. Seuls les types d'objets sélectionnés dans cette liste afficheront ce paramètre dans le panneau des propriétés ou dans le gestionnaire de styles.

Calques

À partir de cet onglet, il est possible d'activer des filtres de calques pour le nouveau paramètre. Seuls les objets situés dans les calques sélectionnés dans cette liste afficheront ce paramètre dans le panneau des propriétés ou dans le gestionnaire de styles.
