Traductor IFC

Teclado:
Exportar: GuardarComo
Importar: Abrir
Menú:
Exportar: Archivo > Guardar como...
Importar: Archivo > Abrir...

VisualARQ tiene un plug-in de importación y exportación IFC integrado en el software, que permite intercambiar modelos de VisualARQ y Rhino a otros programas AEC utilizando archivos IFC 2x3.

¿Qué es el IFC?

El formato de archivo Industry Foundation Classes (IFC) es un modo estándar de intercambio de objetos en la industria de la construcción para evitar la pérdida de información al transferir archivos entre diferentes aplicaciones.

Exportación a IFC

  • Vaya a Archivo > Guardar como y guarde el modelo como archivo IFC.

    • Opciones de exportación: haga clic en el botón Opciones... para abrir el diálogo Opciones de exportación IFC para definir cómo quiere exportar el modelo y asignar los tipos IFC a las capas existentes en el documento.

    La Etiqueta IFC permite asignar propiedades IFC a los objetos cuando se exportan a IFC.

    Importación de archivos IFC

  • Abra un nuevo archivo (Archivo > Abrir...), seleccione las opciones de importación en el diálogo Opciones de importación y seleccione el archivo IFC a importar. Asegúrese de seleccionar el tipo de archivo IFC 2x3 Building Model (*.ifc) o Todos los tipos de archivo compatibles.

    • ¿Qué tipo de geometría y datos exporta VisualARQ a IFC?

    Objetos

    • Cuando un documento se guarda como archivo IFC, todos los objetos arquitectónicos de VisualARQ mantienen su información y pueden volver a editarse en las plataformas de software AEC. Según el tipo de objeto y cómo se haya creado, se conservarán o no sus características paramétricas.

    Geometría

    • Los sólidos, las superficies y las mallas de Rhino se abren como objetos de malla independientes, a menos que tengan un tipo IFC específico asignado por objeto o por capa.
    • Los objetos de anotación, como textos, sombreados o cotas no se exportan a IFC.

    Proyecto, Sitio, Edificio y Niveles

    • Cuando se exporta un modelo a IFC, la información del proyecto (ifcProject) y del lugar (ifcSite) se genera automáticamente en el archivo IFC.
    • Algunos datos (claves de texto) pueden añadirse al Proyecto y al Sitio de esta manera:
      Pasos:
      1. Ejecute el comando DefinirTextoDeUsuarioEnDocumento
      2. Escriba una de las siguientes claves de texto:
        • IfcProject_Name
        • IfcProject_Description
        • IfcProject_LongName
        • IfcProject_Phase
        • IfcSite_Name
        • IfcSite_Description
        • IfcSite_LongName
      3. Escriba un texto de documento (el texto asignado a la clave elegida)
    • También se exportan los edificios y niveles creados en el Administrador de niveles. De ahí toman su nombre. Si el documento no tiene Edificio, la geometría se exporta con ubicación en el ifcSite.
    • La geometría de Rhino y los objetos de VisualARQ se exportan en el nivel en el que se encuentran. La mayoría de ellos toman su punto de inserción como punto de referencia para evaluar dónde se encuentran. Si se encuentran por debajo de la cota más baja del edificio o del nivel, se exportan a IfcSite como ubicación.

    Propiedades

    • Las propiedades de objetos (como Estilo, Grosor, Altura, Volumen, etc.) se exportan a IFC.
    • Los parámetros personalizados y sus valores asignados a los objetos de VisualARQ y a la geometría de Rhino se almacenan en archivos IFC como ifcProperties.

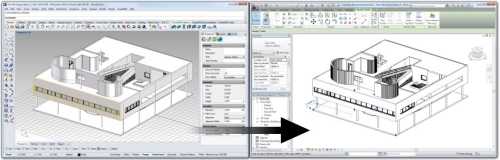

    Modelo exportado de VisualARQ a Revit en IFC.
    Modelo exportado de VisualARQ a Revit en IFC
