Conflictos

¿Dónde puedo encontrar este comando?

Teclado:

vaConflictos

Icono:

clic izquierdo [clic derecho]

Barra de herramientas: Herramientas

Menú:

VisualARQ > Conflictos > Conflictos

El panel Conflictos compara dos conjuntos de geometría buscando conflictos y espacios libres entre dos objetos de cada conjunto. El programa genera y muestra un informe que enumera los conflictos estáticos y los conflictos de espacio libre. Dentro del panel de informe de conflictos, puede seleccionar un incidente y ampliarlo, hacer capturas de pantalla o solucionar cualquier problema.

Cuando ejecute el comando vaConflictos, aparecerá el panel Conflictos. Este panel se divide en dos partes diferentes:

1. Lista de pruebas
2. Informe de incidentes

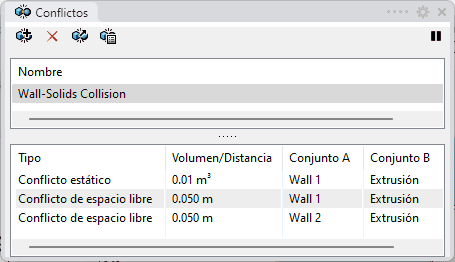

Panel de informe de conflictos

2. Lista de pruebas

Esta área muestra la lista de pruebas de conflicto añadidas al panel.

El nombre de las pruebas de conflicto pueden editarse directamente en la lista.

Nueva prueba de conflicto

Añade una nueva prueba de conflicto al panel. La nueva prueba aparece en la lista de pruebas.

Eliminar

Elimina una prueba de conflicto del panel.

Exportar prueba

Exporta el contenido del panel del informe de conflictos a los formatos de archivo .csv o .xml.

Editar prueba de conflicto

Abre el cuadro de diálogo Prueba de conflicto para la prueba seleccionada.

Botón Reproducir/Reanudar

Este botón pausa la prueba para no afectar al rendimiento mientras se trabaja en el modelo, y la reanuda para calcular las incidencias dinámicamente y mostrarlas en el panel. La prueba de conflicto está en pausa. Haz clic para ejecutarla o reanudarla. La prueba de conflicto se está ejecutando. Haga clic para pausarla.

3. Lista de informes de incidencias

Esta lista muestra las incidencias de las pruebas de conflicto.

• Tipo: tipo de conflicto. Puede ser un Conflicto de espacio libre (para espacios libres) o un Conflicto estático (para colisiones).
• Volumen/distancia: muestra el volumen de colisión (Conflicto estático) o la distancia de espacio libre (Conflicto de espacio libre) entre los objetos de los dos conjuntos.
• Conjunto A: nombre de los objetos del primer conjunto.
• Conjunto B: nombre de los objetos del segundo conjunto.

Comportamientos al hacer clic

• Resaltar objetos y problema de conflicto: al hacer clic en cualquier fila, se resaltarán los objetos con problemas en color azul y el conflicto en color rojo.
• Zoom en los objetos con conflicto: al hacer doble clic en cualquier fila, se resaltarán los objetos y el conflicto, y se ampliarán con el zoom.
• Borrar selección: al hacer clic en un área vacía de la lista de objetos, se desmarcará cualquier selección de objetos. Si pulsa la tecla Esc también se borrará la selección.
• Cambiar orden de listado: al pulsar en las cabeceras de los campos de propiedad, se cambiará el orden de las filas según los valores de ese campo alfabética o numéricamente, cambiando de orden ascendente a descendente o viceversa.

Menú contextual

Al mantener pulsado el botón derecho del ratón sobre cualquier fila, aparecerá el menú contextual con algunas acciones:

• Seleccionar objetos: selecciona objetos de ambos conjuntos.
• Zoom en los objetos con conflicto: hace zoom en los objetos resaltados en la fila del informe de conflictos seleccionada.
• Mostrar problema: resalta el conflicto estático o el conflicto de espacio libre de los objetos de los dos conjuntos.
• Mostrar problema: resalta el conflicto estático o el conflicto de espacio libre de los objetos de los dos conjuntos y hace zoom.
• Zoom en objetos del conjunto A.
• Zoom en objetos del conjunto B.

Problema de conflicto estático (colisión) entre un muro y una viga

Problema de conflicto de espacio libre entre un muro y una viga
